Moški ravni pnevmatski potisni-nastavek

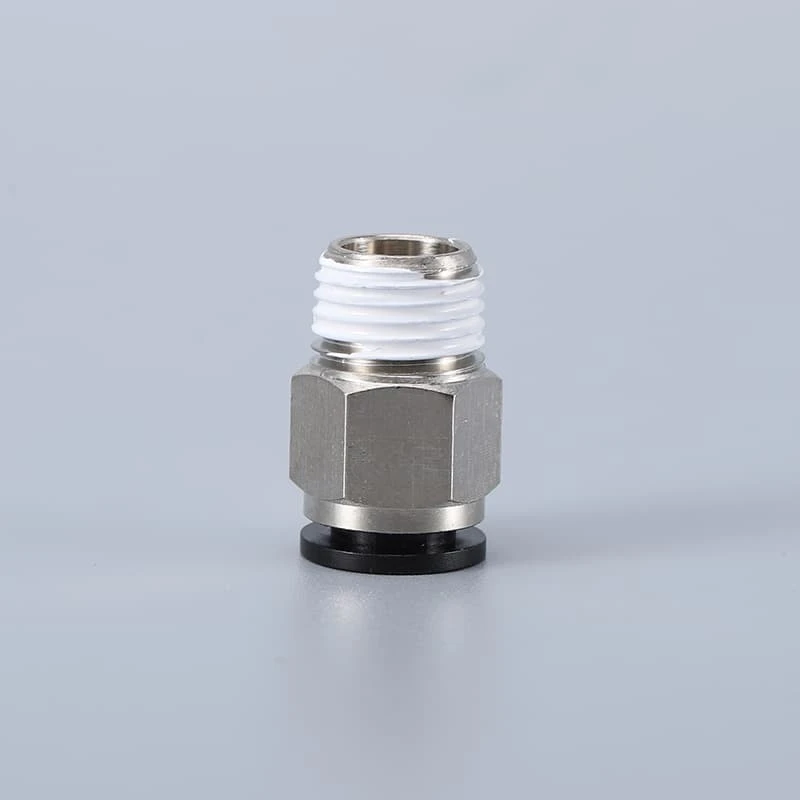

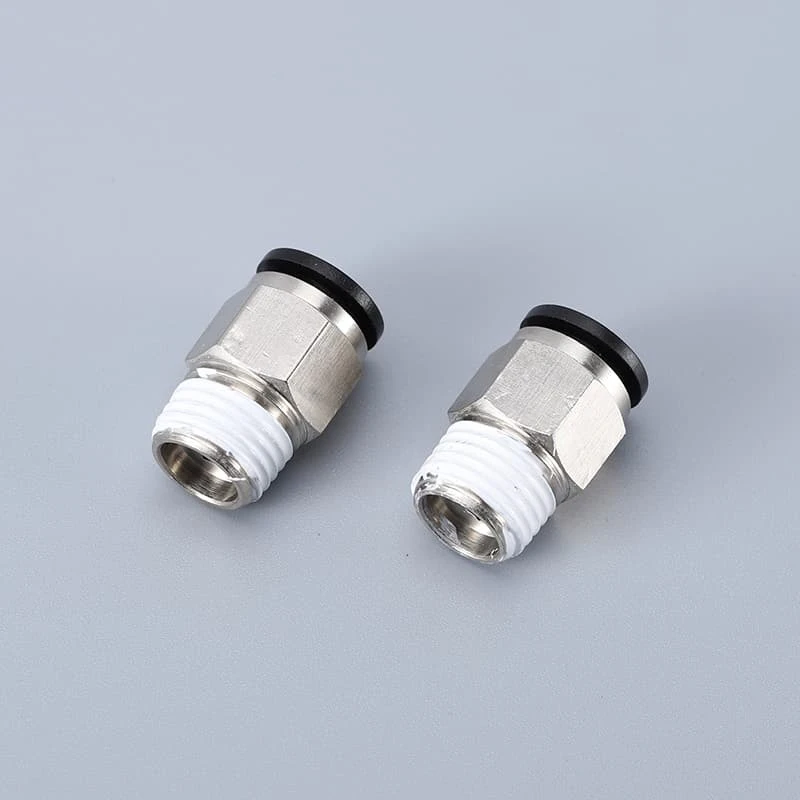

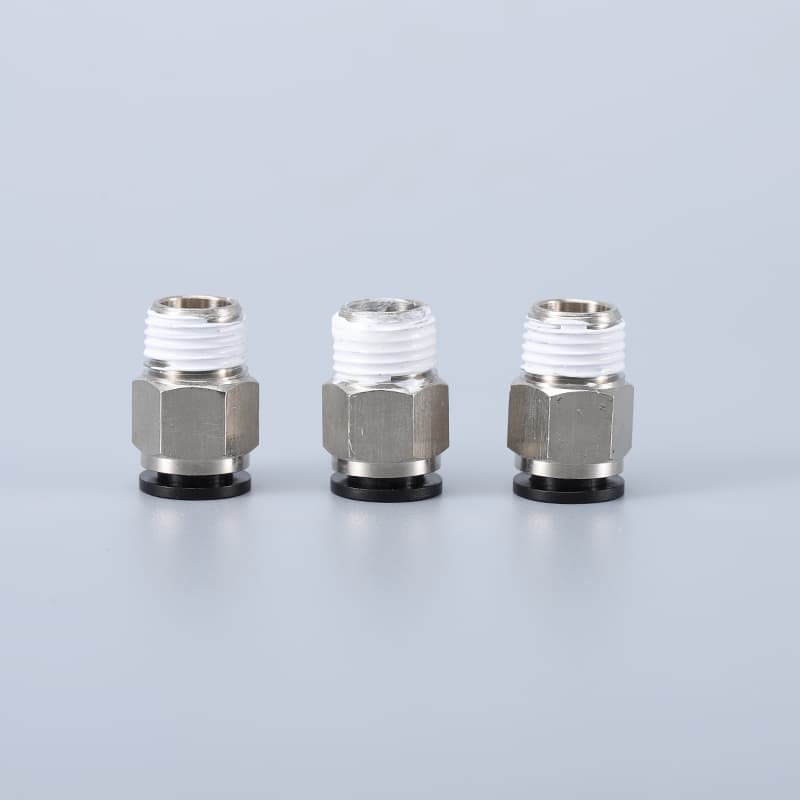

EPC Male Straight je ravni-linijski pnevmatski adapter. En konec z ponikljanim-medeninastim zunanjim navojem se privije v ženske zračne odprtine jeklenk, elektromagnetnih ventilov in razdelilnikov, medtem ko koaksialni ravni potisni-v odprtini na drugi strani povezuje pnevmatske cevi.
- Predstavitev izdelka
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev moških ravnih pnevmatskih potisnih-priključkov na Kitajskem. Bodite prepričani, da boste v naši tovarni veleprodajno prodali trpežne moške ravne pnevmatske-nastavke. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene. Na voljo je tudi brezplačen vzorec.
Ta ravni moški priključek ohranja zračni tok v eni ravni osi brez spremembe smeri, kar je idealno za-linearno podaljšanje izhodnih odprtin za zrak cilindrov na kratke razdalje, neposredno dovajanje zraka na površino ventila in ožičenje ravnih vej razdelilnika.
Popolnoma ravna zasnova prinaša ultra-nizek upor pretoka zraka za koaksialno linearno podaljšek za dovod zraka. Zagotavlja obilo ujemajočih se kombinacij metričnih cevi 4~16 mm, povezanih z metričnimi M in imperialnimi zunanjimi navoji NPT.
Parameter zmogljivosti
|
Material |
Združljivost cevi |
O-ZVONI |
Tekočina |
Delovni tlak |
Negativni tlak |
Temperatura |
|
Najlon |
Namestite PU cev |
NBR |
zrak |
0-1,0 MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 stopinj F / 0 ~ 60 stopinj |
Dimenzije izdelka:Moški ravni pnevmatski potisni-nastavek EPC
(Velikosti po meri so na voljo na zahtevo. Kontaktirajte nas za specifikacije, ki niso navedene tukaj.)
|
Vrsta |
Model |
Vrsta |
Model |
Vrsta |
Model |
Vrsta |
Model |
||||
|
Cev (mm) |
Moški (R) |
Cev (mm) |
Moški (R) |
Cev (palec) |
Moški (NPT) |
Cev (mm) |
Moški (NPT) |
||||
|
EPC04-M5 |
04 |
M5 |
EPC04-M5 |
04 |
M5 |
EPC5/32-N01 |
5/32 |
1/8 |
EPC04-N01 |
04 |
1/8 |
|
EPC04-M6 |
04 |
M6 |
EPC04-M6 |
04 |
M6 |
EPC5/32-N02 |
5/32 |
1/4 |
EPC04-N02 |
04 |
1/4 |
|
EPC04-01 |
04 |
1/8 |
EPC04-01 |
04 |
1/8 |
EPC3/16-N01 |
3/16 |
1/8 |
EPC06-N01 |
06 |
1/8 |
|
EPC04-02 |
04 |
1/4 |
EPC04-02 |
04 |
1/4 |
EPC3/16-N02 |
3/16 |
1/4 |
EPC06-N02 |
06 |
1/4 |
|
EPC06-M5 |
06 |
M5 |
EPC06-M5 |
06 |
M5 |
EPC1/4-N01 |
1/4 |
1/8 |
EPC06-N03 |
06 |
3/8 |
|
EPC06-M6 |
06 |
M6 |
EPC06-M6 |
06 |
M6 |
EPC1/4-N02 |
1/4 |
1/4 |
EPC06-N04 |
06 |
1/2 |
|
EPC06-01 |
06 |
1/8 |
EPC06-01 |
06 |
1/8 |
EPC1/4-N03 |
1/4 |
3/8 |
EPC08-N01 |
08 |
1/8 |
|
EPC06-02 |
06 |
1/4 |
EPC06-02 |
06 |
1/4 |
EPC1/4-N04 |
1/4 |
1/2 |
EPC08-N02 |
08 |
1/4 |
|
EPC06-03 |
06 |
3/8 |
EPC06-03 |
06 |
3/8 |
EPC5/16-N01 |
5/16 |
1/8 |
EPC08-N03 |
08 |
3/8 |
|
EPC06-04 |
06 |
1/2 |
EPC06-04 |
06 |
1/2 |
EPC5/16-N02 |
5/16 |
1/4 |
EPC08-N04 |
08 |
1/2 |
|
EPC08-01 |
08 |
1/8 |
EPC08-01 |
08 |
1/8 |
EPC5/16-N03 |
5/16 |
3/8 |
EPC10-N01 |
10 |
1/8 |
|
EPC08-02 |
08 |
1/4 |
EPC08-02 |
08 |
1/4 |
EPC5/16-N04 |
5/16 |
1/2 |
EPC10-N02 |
10 |
1/4 |
|
EPC08-03 |
08 |
3/8 |
EPC08-03 |
08 |
3/8 |
EPC3/8-N01 |
3/8 |
1/8 |
EPC10-N03 |
10 |
3/8 |
|
EPC08-04 |
08 |
1/2 |
EPC08-04 |
08 |
1/2 |
EPC3/8-N02 |
3/8 |
1/4 |
EPC10-N04 |
10 |
1/2 |
|
EPC10-01 |
10 |
1/8 |
EPC10-01 |
10 |
1/8 |
EPC3/8-N03 |
3/8 |
3/8 |
EPC12-N01 |
12 |
1/8 |
|
EPC10-02 |
10 |
1/4 |
EPC10-02 |
10 |
1/4 |
EPC3/8-N04 |
3/8 |
1/2 |
EPC12-N02 |
12 |
1/4 |
|
EPC10-03 |
10 |
3/8 |
EPC10-03 |
10 |
3/8 |
EPC1/2-N01 |
1/2 |
1/8 |
EPC12-N03 |
12 |
3/8 |
|
EPC10-04 |
10 |
1/2 |
EPC10-04 |
10 |
1/2 |
EPC1/2-N02 |
1/2 |
1/4 |
EPC12-N04 |
12 |
1/2 |
|
EPC12-01 |
12 |
1/8 |
EPC12-01 |
12 |
1/8 |
EPC1/2-N03 |
1/2 |
3/8 |
EPC14-N01 |
14 |
1/8 |
|
EPC12-02 |
12 |
1/4 |
EPC12-02 |
12 |
1/4 |
EPC1/2-N04 |
1/2 |
1/2 |
EPC14-N02 |
14 |
1/4 |
|
EPC12-03 |
12 |
3/8 |
EPC14-N03 |
14 |
3/8 |
||||||
|
EPC12-04 |
12 |
1/2 |
EPC14-N04 |
14 |
1/2 |
||||||
|
EPC14-01 |
14 |
1/8 |
EPC16-N01 |
16 |
1/8 |
||||||
|
EPC14-02 |
14 |
1/4 |
EPC16-N02 |
16 |
1/4 |
||||||
|
EPC14-03 |
14 |
3/8 |
EPC16-N03 |
16 |
3/8 |
||||||
|
EPC14-04 |
14 |
1/2 |
EPC16-N04 |
16 |
1/2 |
||||||
|
EPC16-01 |
16 |
1/8 |
|||||||||
|
EPC16-02 |
16 |
1/4 |
|||||||||
|
EPC16-03 |
16 |
3/8 |
|||||||||
|
EPC16-04 |
16 |
1/2 |
|||||||||
Pakiranje:
1.PE vrečka in dvojna embalaža iz valovitega kartona;
2. Velikost škatle: 35 * 25 * 35 cm;
3. Količina embalaže se med modeli razlikuje. Preverite pri naši službi za pomoč strankam.
Ključna lastnost
Popolnoma raven neoviran kanal z veliko-vrtino, ultra{1}}nizek padec tlaka pretoka zraka brez obračanja toka.
Standardni M metrični & NPT imperialni zunanji navoj, zanesljivo tesnjenje s PTFE trakom.
Bogate mešane ujemajoče se velikosti
4~16 mm metrične cevi v kombinaciji z več specifikacijami zunanjega navoja.
V-linijska linearna priključna zasnova, namenjena ravnemu podaljšku jeklenk in izpustov zraka ventilov.
Dnevno vzdrževanje in nega
- Pred vstavljanjem cevi čisto odrežite in jih odstranite.
- Nit zmerno zategnite; izogibajte se pre-zategovanju.
- Po spremembi tlaka/temperature preverite puščanje.
- Uporabljajte samo z ne{0}}jedkimi tekočinami.
- Pri razstavljanju enakomerno pritisnite sprostitveni obroč in izvlecite cev naravnost.
